DPDK Exception path 方案：Virtio-user

DPDK 作为旁路内核方案，其接受和转发的包可以不经过内核进行高速转发，但其中可能存在部分“异常”的包（比如发给该节点本身的包）不需要转发，而是需要通过内核处理，这就是 Exception path，virtio-user 则实现 Exception path 的方案之一。

Virtio-user

Virtio-user 一系列概念原本是用来处理虚拟机与主机之间的 I/O。

• virtio：即 virtual I/O，用于虚拟机和主机间高速 I/O 操作的开放标准。
• vhost：主机中加速 virtio 的后端驱动实现方案。最初 virtio 在主机中的后端处理由 QEMU 进程实现，后升级为 vhost 加速方案，vhost 又分为内核态的 vhost-net 和在用户态的 vhost-user。
• virtio-net：在虚拟机内部的前端驱动，遵循 virtio 标准收发网络包，需要主机有对应的后端来配合。
• vhost-net：在主机的内核空间的后端驱动，可以处理来自虚拟机 virtio-net 的包，并将包交给内核网络协议栈。
• vhost-user：在主机的用户空间的后端规范，规定了如何绕过内核，通过用户态应用（如 OVS-DPDK）来实现一个后端驱动，用来处理来自虚拟机 virtio-net 的包
• virtio-user：DPDK 对 virtio-net 的具体实现的后端驱动，在主机的用户空间，如通过 DPDK 创建端口与虚拟机通信使用的就是这种驱动。

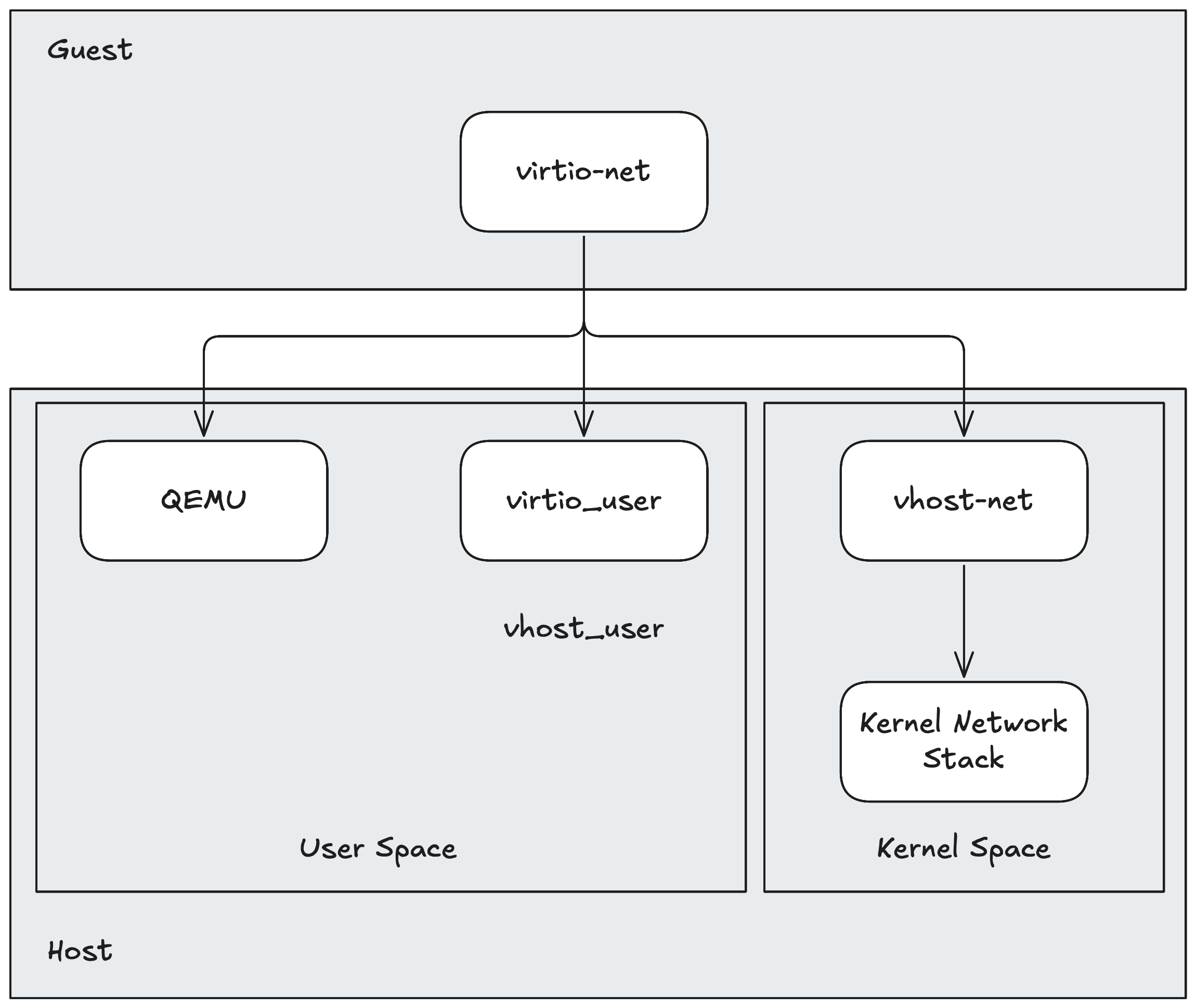

由此便有了虚拟机与主机之间的 I/O 的三种后端路径：

1. 传统的 QEMU 进程：速度很慢
2. 内核态的 vhost-net 后端驱动：速度快于 QEMU
3. 用户态基于 vhost-user 协议的 virtio-user 后端驱动：速度最快

DPDK Exception Path — Virtio_user

Virtio_user，作为虚拟设备，原本是与 vhost-user 后端（另一个进程）一起作为 IPC（进程间通信） 和用户空间容器网络的高性能解决方案。但在 Exception Path 中，其舍弃了 vhost-user 后端，而是与 vhost-net 进行通信，从而将包转入内核。

下图展示了 Virtio_user 作为 DPDK Exception Path 的架构。

图中共有两条包路径：

• Fast Path (NIC <-> other PMDs <-> ETHFEV API <->)：包的快速转发路径， 纯用户态转发，包从网卡通过各种 DPDK 的 PMD 驱动收发，DPDK 应用通过调用如 rte_eth_rx_burst()和 rte_eth_tx_burst() 等 ETHDEV API 来与 PMD 驱动交互，实现包处理后，不经内核，快速转出
• Exception Path (NIC -> other PMDs -> ETHFEV API -> ... -> ETHFEV API -> virtio PMD -> tap -> kernel network stack)：包的异常路径
  • DPDK -> 内核（发送路径）
    1. DPDK 应用调用 rte_eth_tx_burst(virtio_user0, ...) 控制 PMD 驱动
    2. virtio PMD 驱动将包通过 vhost 协议，将数据包经过 /dev/vhost-net 文件交给内核的 vhost-net 驱动
    3. vhost-net 驱动将包写入 tap 设备
    4. 内核网络协议栈中 tap 设备中读到包，开始处理
  • 内核 -> DPDK（接收路径）
    1. 内核网络协议栈决定发一个包，将包写入 tap 设备
    2. vhost-net 驱动从 tap 设备抓取包
    3. vhost-net 驱动通过 vhost 协议和共享内存，将包放到 virtio_user0 的接受队列
    4. DPDK 应用调用 rte_eth_rx_burst(virtio_user0, ...) 从 virtio_user0 的接受队列收包

DPDK 通过下面代码示例来创建 virtio_user 端口

rte_eal_hotplug_add("vdev", "virtio_user0", "path=/dev/vhost-net");

• rte_eal_hotplug_add 函数用于动态添加一个设备
• vdev 指这个设备的类型是虚拟设备（Virtual Device），而不是物理 PCI 设备
• virtio_user0 指定设备名称，对应图中的 virtio PMD，之后 DPDK 就可通过rte_eth_tx_burst(virtio_user0, ...) 和 rte_eth_rx_burst(virtio_user0, ...) 来操作这个端口
• path=/dev/vhost-net 指定的设备的后端路径，即使用 vhost-net 内核驱动与内核交互，对应了图中的对 vhost.ko（vhost-net 的内核模块）的用户态 vhost adapter 适配行为

此处添加的 virtio_user0 虚拟设备并非 Linux 内核的虚拟网卡 tap，该 virtio_user0 是用户态的 DPDK 的 virtio PMD 的一个虚拟端口，tap 是与之在内核对应的那种虚拟网卡，可以同样命名为 virtio_user0，但不是同一个东西。

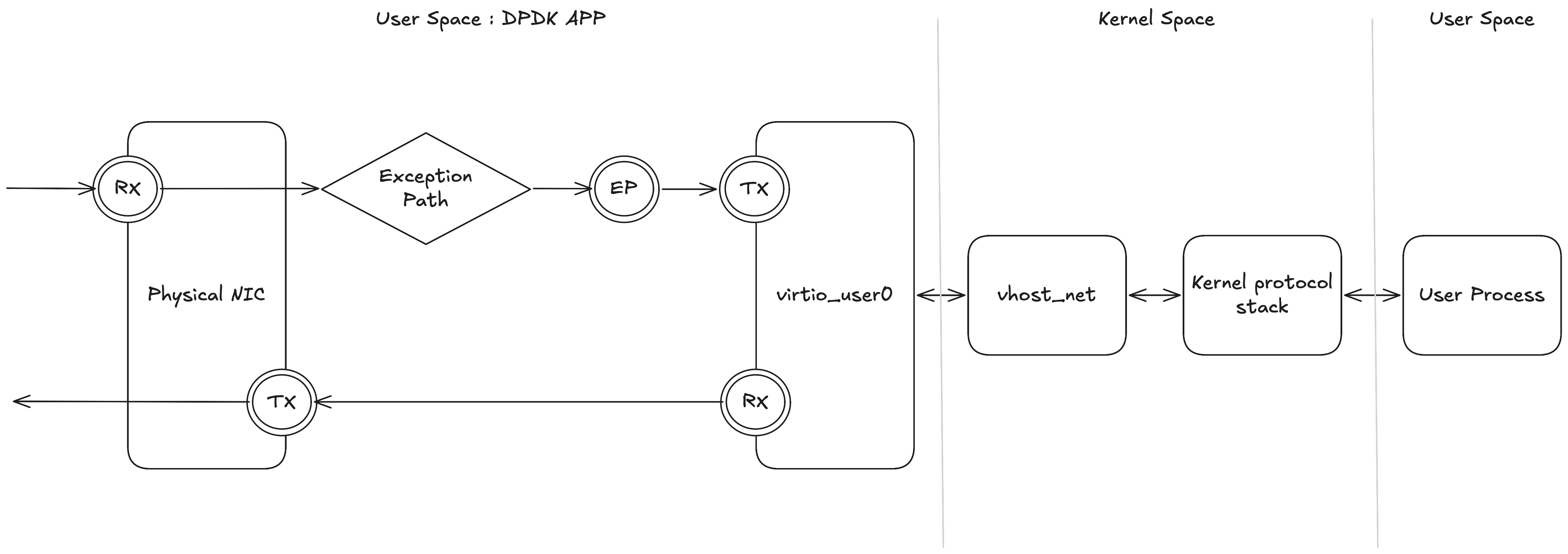

Virtio-user Exception Path 示例

1. DPDK 从物理网卡的 RX 取下包
2. DPDK 判断收包是否走 Exception Path
3. 如果是走 Exception Path 的包，DPDK 将其放到 EP ring 中，之后统一发到 virtio_user0 的 TX（推荐使用一个 ring 来作为中间缓冲）
4. virtio_user0 通过 vhost-net 将包发到内核协议栈，最后交给相应用户态进程
5. 用户态进程收包后，将响应的回包交给内核协议栈
6. vhost-net 将回包放到 virtio_user0 的 RX
7. DPDK 从 virtio_user0 的 RX 收包，并通过物理网卡的 TX 发出

注：RX、TX 都是相对 DPDK 而言的
